AK 24 a AK 36 - Nové rozvaděče pro standardní vnitřní aplikace

Rozvaděče AK 24 a AK 36: kompaktní řešení, které šetří čas i místo

Když potřebujete spolehlivý rozvaděč a zároveň nechcete obětovat zbytečně mnoho prostoru, jsou rozvaděče AK 24 a AK 36 od společnosti Spelsberg přesně tou volbou. Kompaktní rozměry je předurčují pro technické místnosti, hlavní přívody, dílny, menší komerční prostory i bytové domy.

Největší předností obou modelů je rychlost montáže. Variabilní dvířka s jednoduchou výměnou, rychloupínací šrouby víka, symetrická konstrukce skříně, měkké propichovací membrány pro zavedení kabelů a bezšroubová svorkovnice dělají z instalace plynulou práci bez zdržování. Investor ušetří na nákladech za práci a montážní firma zvládne za stejnou dobu více zakázek.

Technické parametry a konstrukce

Oba rozvaděče spolehlivě fungují v rozsahu teplot od -25 °C do +40 °C, mají krytí IP65 a mechanickou odolnost IK08. Jsou navrženy pro provozní napětí 1000 V AC a 1500 V DC. Dvouřadý AK 24 pojme 24 modulů, třířadý AK 36 nabídne místo pro 36 modulů. Tím pokryjete naprostou většinu běžných instalací.

Pro přívod vedení slouží na jedné straně měkké propichovací membrány, na straně druhé metrické vyrážecí otvory. Skříň je díky symetrické konstrukci možné otočit o 180 stupňů. DIN lišty vložíte i vyjmete bez jakéhokoli nářadí a prostor pod nimi je záměrně větší, takže máte při protahování vodičů dostatek místa.

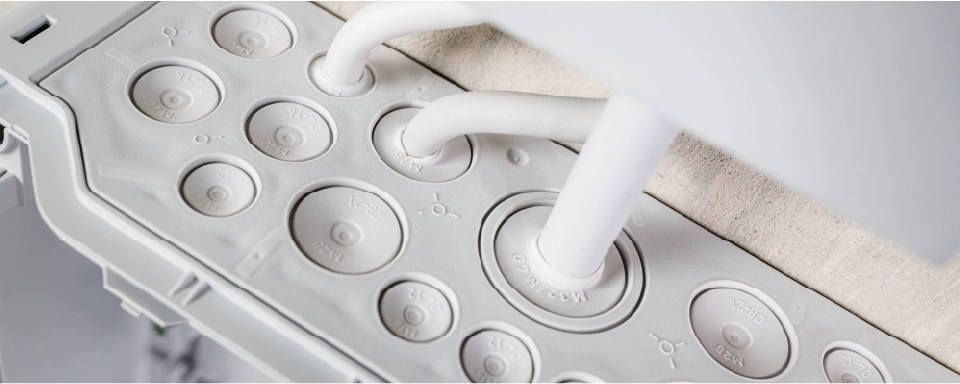

Membrány, které ušetří spoustu času

Na jedné straně skříně najdete 18 samotěsnicích měkkých membrán. Kabel jimi protáhnete okamžitě, bez vrtání a bez vývodek, a krytí proti prachu a vlhkosti přitom zůstává zachováno. Protější strana nabízí vyrážecí metrické otvory pro osazení vývodkami a boční stěny jsou díky stejným otvorům připraveny i na montáž zásuvek.

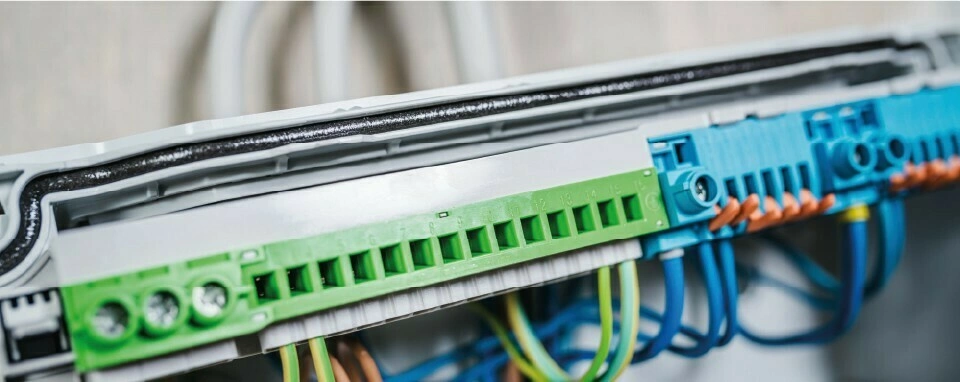

Nová bezšroubová svorkovnice PE/N

Svorkovnice kombinuje osvědčenou šroubovou technologii, moderní push-in připojení a praktické ovládací páčky na
N-modulu. Výsledkem je maximální flexibilita a komfort při každodenní práci.

• Šroubové svorky pro průřezy 2,5 mm² až 16 mm²
• Dvojité obsazení svorky do 4 mm²
• Push-in svorky pro průřezy 0,75 mm² až 4 mm²
• Vhodná téměř pro všechny měděné vodiče: pevné i slaněné, s dutinkami i bez nich

Držáky pro svorky WAGO 221

Dno rozvaděčů je nově vybaveno držáky pro 3pólové a 5pólové páčkové svorky WAGO 221 do 6 mm². Přívodní kabel tak snadno a rychle rozdělíte třeba na několik proudových chráničů.

Řada AK Kompakt není jen úsporou místa. Byla navržena přímo pro elektrikáře, s ohledem na nároky jejich profese a s detaily, které každodenní práci viditelně usnadňují.
