Všechno, co řešíte u LED panelů (a na co se zapomíná)

LED panely jsou dnes nejběžnější volbou pro kanceláře, školy, ordinace i obchodní prostory. Dávají rovnoměrné světlo bez oslnění, mají nízkou stavební výšku a dají se osadit skoro do jakéhokoli stropu. Aby panel po montáži opravdu seděl a splnil normu, potřebujete vyřešit tři věci: správný modul, typ difuzoru a odpovídající příslušenství.

Modul 600 vs. modul 625 – nejčastější chyba při výběru

Rozměr panelu se řídí rastrem kazetového podhledu, do kterého se vkládá. V praxi narazíte na dva standardy: modul 600 (rastr 600 × 600 mm) a modul 625 (rastr 625 × 625 mm). Vizuálně jsou panely skoro stejné, rozdíl je jen 25 mm na stranu – jenže právě ten rozhoduje o tom, jestli panel do podhledu zapadne.

LED panel 600 × 600 mm má reálný rozměr o pár milimetrů menší (typicky 595 × 595 mm), aby pohodlně dosedl na nosné T-profily. LED panel 625 × 625 mm je obdobně menší než jmenovitých 625 mm.

Před nákupem si proto vždy změřte světlost stávajícího rastru, ne jen viditelný rozměr kazety. Pokud máte podhled v rastru 625 a koupíte panel v modulu 600, vznikne po obvodu mezera – a naopak panel 625 se do menšího rastru vůbec nevejde. Pro tyto případy existuje redukční rámeček z M625 na M600, který rozdíl po obvodu dorovná a zakryje. Menší panel tak osadíte i do většího rastru bez viditelné spáry.

Typy difuzorů: sklo, PMMA, PC i PS

Difuzor je krycí vrstva, přes kterou panel vyzařuje světlo. Rozhoduje o rovnoměrnosti světla, o tom, jak panel stárne, i o ceně. Záleží na materiálu a povrchu – opálový difuzor dává měkké rozptýlené světlo, mikroprizmatický difuzor světlo usměrňuje a snižuje oslnění na UGR < 19 (ideální do kanceláří). U materiálu platí jednoduchá úměra: levnější plast hůř stárne, dražší materiál drží kvalitu déle.

V praxi to znamená: do nenáročných prostor stačí PS difuzor, ale počítejte s časem žloutnutím a poklesem světla. PMMA (akrylát) má vysokou propustnost a barevnou stálost za rozumnou cenu – nejlepší poměr cena/výkon. Polykarbonát (PC) volte tam, kde hrozí náraz nebo vyšší teplota (haly, tělocvičny). Skleněný difuzor patří do reprezentativních a čistých provozů, kde se cení dlouhá životnost a snadná údržba – za cenu vyšší hmotnosti a křehkosti.

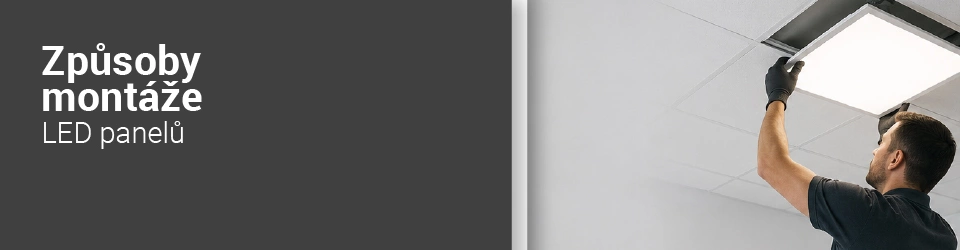

Způsoby montáže LED panelu

Stejný panel lze podle typu stropu osadit několika způsoby. Volba montáže zároveň určuje, jaké příslušenství budete potřebovat.

• Vestavná do kazetového podhledu – nejjednodušší. Panel se jen položí do rastru a leží na nosných T-profilech. Žádné další držáky.
• Vestavná do sádrokartonu – do SDK desky se vyřízne otvor a panel se zajistí montážními pružinami (pružné spony, obvykle 4 ks na panel), které jej přitáhnou ke spodní straně desky. Hrana panelu lícuje se stropem.
• Přisazená montáž – tam, kde není podhled, se na strop přišroubuje montážní rámeček pro přisazenou montáž (nástavbový rám) a do něj se panel vsadí. Panel vystupuje od stropu o výšku rámu.
• Závěsná montáž – panel visí na lankových závěsech (závěsná sada s ocelovými lanky, typicky délky 80–150 cm). Hodí se do prostor s vysokým stropem.
• Panel se skrytou hranou – bezrámečkové (frameless) provedení s minimálním viditelným rámem, světelná plocha sahá až k okraji. Čistý vzhled, do reprezentativních interiérů.

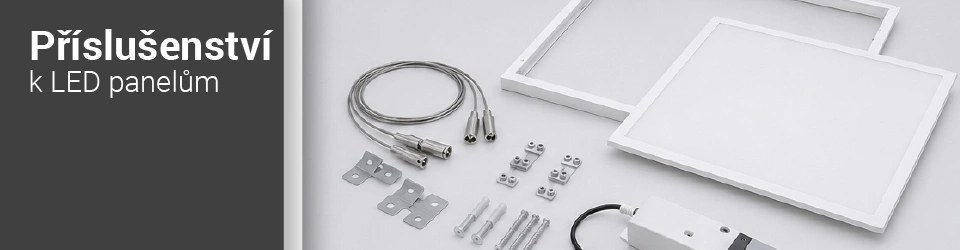

Příslušenství, na které nezapomenout

Kvalita instalace stojí a padá na doplňcích. Tady je přehled toho, co k LED panelům obvykle dokupujete:

• Nouzový modul (nouzový zdroj) – záložní baterie, která při výpadku proudu udrží panel v provozu zpravidla
  1 až 3 hodiny. U únikových cest je povinný. Vybírejte i variantu s autotestem, která se sama kontroluje.
• Montážní rámeček pro přisazení – nástavbový rám pro stropy bez podhledu. Dodává se v různých barvách – nejčastěji bílá, černá a stříbrná (hliník) – aby ladil s interiérem.
• Redukční rámeček M625 / M600 – dorovná rozdíl mezi moduly a umožní osadit menší panel do většího rastru.
• Montážní pružiny pro SDK – sada pružných spon pro vestavbu do sádrokartonu nebo dřevěné desky.
• Lankové závěsy – sada pro zavěšení panelu pod strop včetně úchytů a spojovacího materiálu.

Krytí IP – kam panel smíte umístit

Stupeň krytí IP udává, jak je panel odolný proti vniknutí prachu a vody. LED panely se vyrábějí v rozsahu od IP20 až IP68 a právě krytí rozhoduje o tom, kam je můžete bezpečně osadit.

Běžný kancelářský LED panel má krytí IP20 a patří jen do suchých vnitřních prostor. Do koupelen, kuchyní nebo vlhčích provozů volte IP44 až IP54. Pro myté výrobní haly, mrazírny, zastřešený exteriér nebo prašné prostředí slouží prachotěsné a vodotěsné panely IP65 až IP68 – odolné proti tryskající vodě i dočasnému ponoru. Platí, že čím vyšší krytí, tím robustnější (a dražší) rám a těsnění.

Fotobiologická bezpečnost a modré světlo

U LED osvětlení se stále častěji řeší fotobiologická bezpečnost – vliv světla (zejména jeho modré složky) na oko. Hodnotí ji norma ČSN EN 62471, která zařazuje svítidla do rizikových skupin: RG0 (bez rizika), RG1 (nízké), RG2 (střední) a RG3 (vysoké).

Kvalitní vnitřní LED panely se pohybují v RG0 nebo RG1, což je při běžném používání bezpečné. Pro školy, školky, zdravotnictví a prostory s dětmi se doporučuje skupina RG0. Riziko snižuje teplejší spektrum (méně modré složky) a kvalitní difuzor, který sníží jas svítící plochy. V dokumentaci proto hledejte uvedenou rizikovou skupinu podle EN 62471 – u prémiových panelů je standardně doložená.

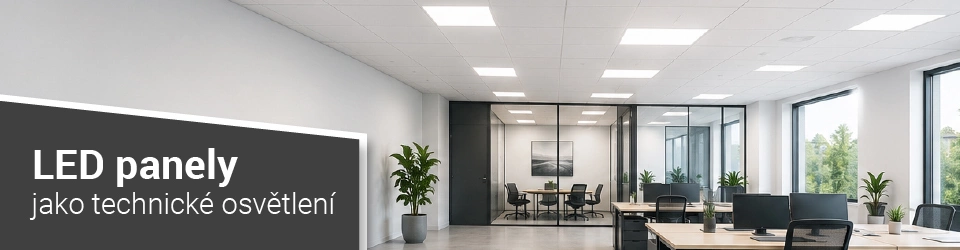

Technické parametry pro kanceláře

U technického osvětlení nerozhoduje jen rozměr, ale i světelné vlastnosti. Pro osvětlení kanceláří požaduje norma
ČSN EN 12464-1 na pracovních místech zpravidla 500 luxů. Důležitý je i index oslnění UGR < 19, aby světlo nepálilo do očí ani se neodráželo na monitorech – sáhněte proto po panelech s mikroprizmatickým difuzorem.

Doporučená barevná teplota pro práci je neutrální bílá 4000 K a podání barev alespoň CRI / Ra 80. Běžný panel
600 × 600 mm s příkonem kolem 36-40 W dodá přibližně 4 000 lumenů, což na běžné pracovní místo zpravidla stačí.

Shrnutí

Při výběru LED panelu nejdřív změřte rastr podhledu a zvolte modul 600, nebo modul 625 – případně rozdíl vyřešte redukčním rámečkem. Podle prostředí vyberte materiál difuzoru a krytí IP, ověřte rizikovou skupinu fotobiologické bezpečnosti, rozhodněte se pro montáž (kazeta, sádrokarton s pružinami, přisazený rámeček, nebo lankový závěs) a doplňte příslušenství v čele s nouzovým modulem a stmívatelným driverem. S dodrženým UGR < 19, 4000 K a 500 luxy získáte osvětlení, které splní normu i vypadá dobře.
